Impressora 3D (Parte 4)

Essa impressora sai do papel?

Como eu disse no post anterior, algumas peças não serviram na impressora, porque eu não sabia direito o que ia precisar. Então resolvi comprar mais peças no Aliexpress, na mesma loja que eu tinha comprado as anteriores, a 5A Plus. A espera da chegada das peças (num endereço onde o Correios entrega) somada ao fato de que estou trabalhando em home office resultou nessa demora pra retomar o projeto e atualizar o blog. As peças são:

• 2 acopladores de 5 pra 5 mm - R$ 5,51;
• 1 kit de bico quente com tubo - R$ 42,13;
• 4 parafusos com rosca e mola - R$ 13,70.

Os acopladores são para as barras roscadas de 3/16". Eu tinha comprado de 5 pra 8 mm pois achei que o projeto era com barras roscadas de 8 mm. Já o kit de bico quente vem com um tubo de PTFE (para conduzir o filamento do extrusor ao bico). Ou seja, a conexão é do tipo bowden (motor e bico separados). O dissipador do bico quente é achatado, então acho que vai ser mais fácil fixá-lo no carrinho. Também aproveitei para comprar um kit de parafusos, molas e roscas pra mesa. É que eu não tenho parafusos M3 maiores que 40 mm e o conjunto custou o preço que eu ia pagar só nos parafusos. Simples assim.

Bico wade ou bowden? 🥚🐔

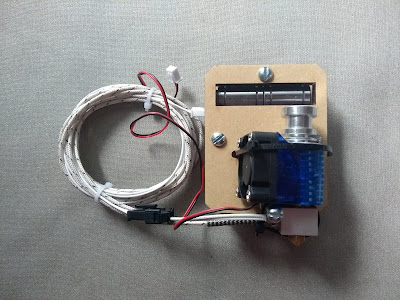

Inicialmente, comprei um bico pra ter o motor de passo com extrusor usinado acoplados ao carrinho junto com o bico quente. Esse tipo de montagem é chamada de Greg's ou wade. Mas os manuais de montagem que tenho já utilizam uma extrusora impressa em 3D pra fazer o suporte! Tudo o que eu não queria cair no problema do ovo e da galinha! Ou seja, não queria ter o ovo (a peça 3D) pra fazer a galinha (a impresora). Recentemente conheci o Ângelo, um cara muito bacana que já montou várias impressoras de vários tipos. Ele me disse que esse modelo de bico foi feito mesmo pra extrusora impressa. Eu soube disso quando tentei prender o bico no carrinho com braçadeiras:

O próximo passo é tentar fixar o novo bico no carrinho. Se a impressora funcionar mais ou menos, eu tento imprimir a extrusora do Greg.

Mais materiais 💸

Outra coisa que estava faltando era a fonte de 12V 20A. Eu fui até uma rua cheia de lojas de som e eletrônica em Cascadura. Que decepção! Só encontrei com potência diferente e preço nas alturas! Então comprei no ML. E comprei logo duas pra economizar no frete. Custou R$ 75,00 cada.

Também consegui envernizar o painel de controle e montá-lo. Usei mais 4 parafusos 3×20 mm e dois 5/32×⅝" e claro, uma tela acetato pra ninguém colocar o dedão na tela (sempre tem). Voilá!

No próximo post, no próximo ano, espero já ter os motores funcionando com o Arduino, e os carrinhos e barras roscadas fixados no quadro.
